Наземки на 2 модулі

РОЗМІЩЕННЯ МОДУЛІВ 2 КНИЖНО

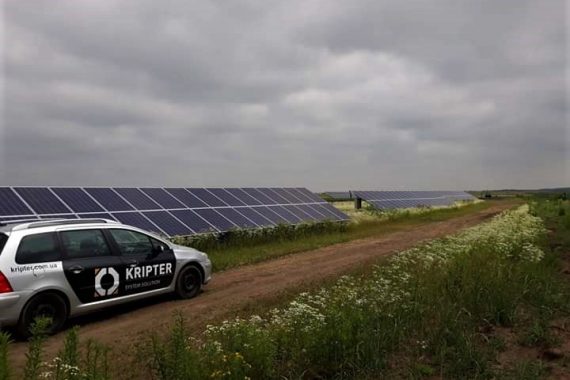

НАЗЕМНА СИСТЕМА КРІПЛЕННЯ СОНЯЧНИХ СТАНЦІЙ KRIPTER

Система кріплення наземних станцій від Kripter (розташування модулей 2 книжно) - це система з оцинкованих перфорованих профілів на болтових з'єднаннях, яка швидко та зручно збирається протягом кількох днів та скручується простими болтовими з'єднаннями.

Система не потребує зварювання, окрашування і повторного повного окрашування протягом всього терміну експлуатації, при появі подряпин цинкове покриття продовжує захищати метал від іржі і перешкоджає непомітному розвитку іржі під шаром цинку.

https://kripter.ua/wp-content/webpc-passthru.php?src=https://kripter.ua/wp-content/uploads/2020/03/naz4-570x380.jpg&nocache=1

Економічна в плані трудозатрат та швидкості зборки конструкції, оскільки люди задіяні в монтажі в десятки разів менше, немає необхідності думати про їх тривале поселення та розміщення. Cистема містить повний комплект елементів і при необхідності може доукомплектовуватись додатковими елементами. Підходить для установки на ділянках з практично будь-яким рельєфом і грунтами. Сумісна з різними типами фундаментних опор, такими як геошурупи, закладні під заливку бетону, або готові бетонні фундаменти.

Конструкції для наземних сонячних станцій Kripter сумісні з будь-якими стандартними полі і монокристалічними 60-секторними фотомодулями більшості виробників, а також схожими з ними за розміром модулями Half-Cell. Установка фотомодулів можлива тільки в “книжковій” орієнтації.

ЩО МИ ПРОПОНУЄМО

ЯКІСТЬ, СТАБІЛЬНІСТЬ, ЗРУЧНІСТЬ КОНСТРУКЦІЙ

Проектування майбутньої сонячної станції з конструкціями Kripter зводиться до елементарного: виходячи з розмірів ділянки і існуючих на ньому об’єктів (будівель, дерев), необхідно з урахуванням затінення порахувати кількість і ширину “столів” фотопанелей.

Після цього досить просто замовити потрібну кількість комплектів для наземних станцій Kripter під необхідну кількість фотомодулів – від 10 до 50 штук.

Ви отримаєте систему готових комплектів, яку просто розпакувати та зібрати згідно монтажної схеми. Опорні стійки конструкції поставляються вже зібраними, їх достатньо розкласти і прикріпити до гвинтових паль чи закладних в бетон.

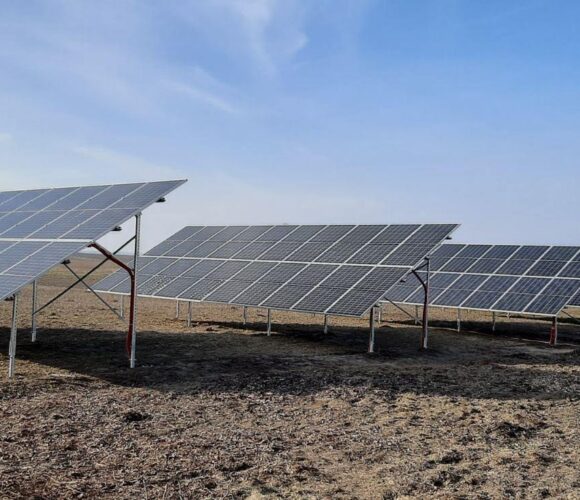

ЗРУЧНІСТЬ ТА НАДІЙНІСТЬ

Система швидкого та простого монтажу. Високоякісні елементи конструкції надійно закріплюють панелі

ЕКОЛОГІЧНИЙ І БЕЗПЕЧНИЙ МОНТАЖ

Не вимагають наявності додаткового складного обладнання, монтаж станцій немаркий, люди не потребують спецодягу для захисту від фарби чи іскор при зварюванні
https://kripter.ua/wp-content/webpc-passthru.php?src=https://kripter.ua/wp-content/uploads/2020/03/img-825dc0f8003fd0dddfbe286368987cf3-v-580x500.jpg&nocache=1

РІШЕННЯ "ПІД КЛЮЧ"

Поставляються у вигляді готових наборів, підтримуються в наявності, не потребують розрахунків та складного підбору

РАЦІОНАЛЬНІСТЬ

Болтові з'єднання роблять конструкції адаптивними, дозволяють підлаштовувати конструкції під рельєфи місцевості, не потребують досвердлювання отворів та дофарбовуваня

СКЛАДОВІ ЕЛЕМЕНТИ СИСТЕМИ

Загальний вигляд системи

Попередньо зібрані стійки, які просто розкласти, направляючі профілі під панелі, прижими панелей. ** Кріплення до грунту підбирається опціонно: гвинтові сваї чи закладні профілі для бетонування

Перфорований профіль

Має високу міцність, забезпечує надійний антикорозійний захист протягом тривалого терміну екслуатації

Продольний з'єднувач

Для з'єднання профілів в довжину при необхідності, оскільки доставити профіль 5-6 метрів на місце монтажу досить проблематично. Максимальная довжина профілів в комплектах 3,1-3,6м

Перехідний адаптер

Кріплення опорних стійок з геошурупом

Гвинтова свая (геошуруп)

Геошуруп призначений для вкручування в грунт, дозволяє проводити роботи в будь-яку пору року

Міжмодульний Т-подібний прижим

Для фіксації середніх модулів в ряду. Заокруглені крильця прижиму дозволяють зручно “заводити” модуль під прижим

Крайній Z-подібний прижим

Для фіксації крайніх модулів в ряду. Ребриста поверхня прижиму жорстко фіксує модуль по периметру
НАБОРИ КРІПЛЕНЬ ПІД КЛЮЧ, ВСЕ В КОМПЛЕКТІ

НАЗЕМНА СИСТЕМА KRIPTER DOMINO

Система готових комплектів на українському ринку відома як Kripter DOMINO.

Система складається з наборних столів, які підбираються і складаються як "доміно":

  • Базові столи на 6 та 8 ФЕМ (фотомодулів)
  • Набірний стіл на 6 ФЕМ
  • Заключні столи на 4 та 6 ФЕМ

Такі "столи" окремо упаковані в набори приїдуть до вас на об’єкт. Ці набори потрібно буде просто розкласти на місці та зібрати відповідно до інструкції. Як це працює у відео-інструкції >

https://kripter.ua/wp-content/webpc-passthru.php?src=https://kripter.ua/wp-content/uploads/2020/03/433_1592551700-1200x300.png&nocache=1

ГАЛЕРЕЯ ФОТО ПРОЕКТІВ

Систему кріплень для наземних станцій від Kripter використовують сотні інсталяторів по всій Україні, ознайомтесь з фото "живих" об'єктів, де були встановлені наші кріплення.

Дивитись

Або ознайомтесь з галереєю інших наших систем: баластні системи, фасадні, наземні станції і багато іншого.

https://kripter.ua/wp-content/webpc-passthru.php?src=https://kripter.ua/wp-content/uploads/2020/03/nazemni-2-600x512.jpg&nocache=1
