Нестандартні дахи

система кріплення для існуючих підкаркасів

Готові підконструкції Kripter ZincLine

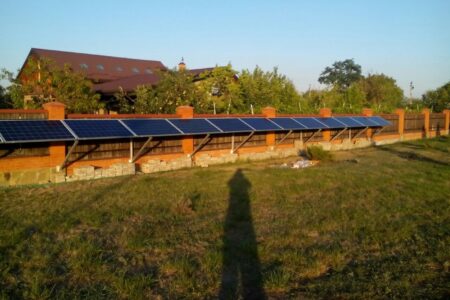

З ZincLine абсолютно байдуже, на що встановлювати фотомодулі: зварену конструкцію з чорного металу, сталеві труби, бетонні палі, дерев’яні стовпчики, будь-які навіси або інші конструкції. Теплиці, альтанки, паркани, навіси, сараї ... Все що завгодно!

Розмір профілю - 45х60х2 мм - достатній, щоб забезпечити максимальну відстань між опорами до 3 метрів.

Система включає набір направляючих профілів, з’єднувачів для них, прижими
фотомодулів і болти для кріплення до опор.

https://kripter.ua/wp-content/webpc-passthru.php?src=https://kripter.ua/wp-content/uploads/2020/03/img-b6bff89d6745e5ba6c403b3877890d1a-v-450x300.jpg&nocache=1

СКЛАДОВІ ЕЛЕМЕНТИ СИСТЕМИ

Загальний вигляд системи

Система включає набір направляючих профілів, з’єднувачів для них, прижими фотомодулів і болти для кріплення до опор.

Направляючий оцинкований профіль

45х60х2мм, висока міцність, антикорозійний захист

Міжмодульний T прижим панелей

Фіксує середні сонячні модулі в ряду. Заокруглені крильця прижиму дозволяють зручно “заводити” модуль під прижим.

Елементи системи кріплень Kripter крайній Z-затискач

Крайній Z прижим панелей

Для фіксації крайніх модулів в ряду. Ребриста поверхня прижиму жорстко фіксує модуль по периметру.

Комплект кріплення до каркасу

болт 10х100, збільшена шайба, композитна підкладка, контргайка
